特性

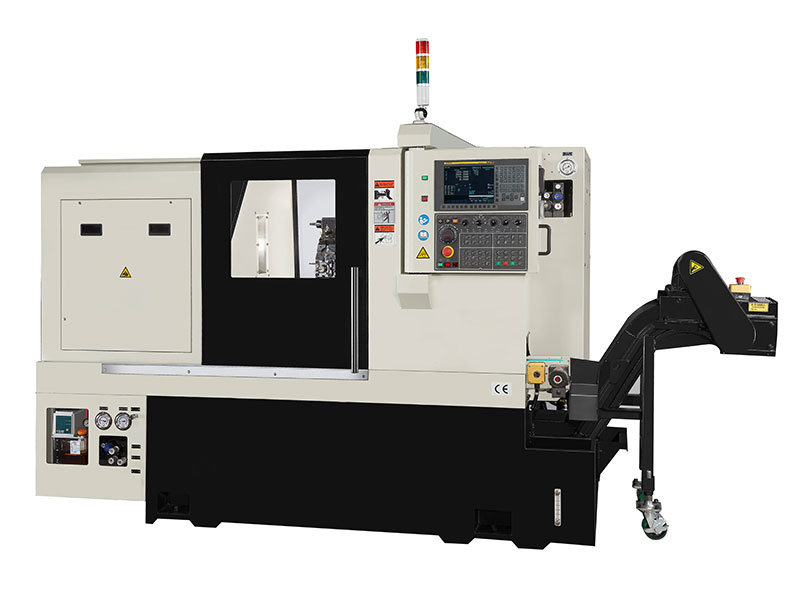

- 本機機體結構採用符合人體工學設計，操作方便，機身穩固，機電一體，維修簡易。

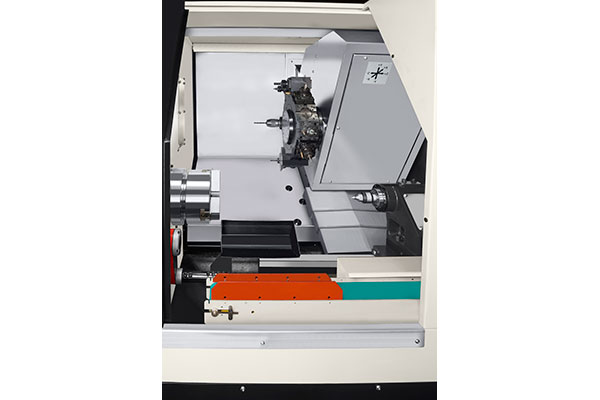

- 本機備有機械手臂，可順利將工件成品接回至輸送機送出機體外，絕不損傷成品，以保品質之優良。
穩定、高速的精密主軸
- 藉由精密軸承的三點支撐，提高主軸的高剛性，減少熱變形的發生，提供高精度的性能。適合做高速精密車削，亦可做低速重切削。
規格
| 機械規格 | 單位 | JW-16 | JW-16M | JW-16ST | JW-16STM | JW-21 | JW-21M | JW21-ST | JW-21STM |
|---|---|---|---|---|---|---|---|---|---|
| 工作範圍 | |||||||||
| 床面旋徑 | mm | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| 最大加工直徑 | mm | 350 | 300 | 250 | 300 | 350 | 300 | 300 | 300 |
| X軸行程 | mm | 240 | 200 | 240 | 200 | 240 | 200 | 240 | 200 |
| Y軸行程* | mm | ±50 | ±50 | ±50 | ±50 | ±50 | ±50 | ||
| Z軸行程 | mm | 400 | 400 | 350 | 350 | 400 | 400 | 350 | 350 |
| 主軸 | |||||||||
| 主軸鼻端(flat flange) | mm | A2-5 | A2-5 | A2-5 | A2-6 | A2-6 | A2-6 | A2-6 | |
| 主軸通孔直徑 | mm | 42 | 42 | 42 | 42 | 52 | 52 | 52 | 52 |
| 夾頭尺寸* | inch | 6" | 6" | 6" | 6" | 8" | 8" | 8" | 8" |
| 主軸出力(40/100%DC) | kW | 7.5/11 | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 11/15 | 11/15 |
| 主軸最高轉速 | rpm | 4000 | 4000 | 4000 | 4000 | 3500 | 3500 | 3500 | 3500 |
| 副主軸 | |||||||||
| 副主軸鼻端 | mm | A2-5 | A2-5 | A2-5 | A2-5 | ||||
| 副主軸通孔直徑 | mm | 42 | 42 | 42 | 42 | ||||
| 副夾頭尺寸 | inch | 6" | 6" | 6" | 6" | ||||
| 副主軸出力 | kW | 3.7/5.5 | 3.7/5.5 | 3.7/5.5 | 3.7/5.5 | ||||
| 副主軸最高轉速 | rpm | 4500 | 4500 | 4500 | 4500 | ||||
| 伺服進給 | |||||||||
| X/Y*/Z 最大進給速度 | m/min | 18/9*/24 | 18/9*/24 | 18/9*/24 | 18/9*/24 | 18/9*/24 | 18/9*/24 | 18/9*/24 | 18/9*/24 |
| X/Y*/Z 軸向伺服出力 | 1.8/1.8*/1.8 | 1.8/1.8*/1.8 | 1.8/1.8*/1.8 | 1.8/1.8*/1.8 | 1.8/1.8*/1.8 | 1.8/1.8*/1.8 | 1.8/1.8*/1.8 | 1.8/1.8*/1.8 | 1.8/1.8*/1.8 |
| 刀塔 | |||||||||
| 刀塔工具數 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
| VDI 尺寸 | mm | 30 | 30 | 30 | 30 | ||||
| 刀塔動力軸出力 | kW | 2.2/3.7 | |||||||
| 刀塔工具筒夾尺寸 | ER25 | ||||||||
| 刀塔動力軸最高轉速 | rpm | 5000 | 5000 | 5000 | 5000 | ||||
因本公司不斷研發改良，上述規格及設計若有變更，恕不另行通知。
選配配備
標準配備
- 彩色警示燈
- 三色警示燈
- 油壓單元
- 腳踏開關
- 8"三爪夾頭(JW-21)
- 全密閉式鈑金
- 切削水系統
- 中央潤滑系統
- 伺服刀塔 12T (JW-21)
- 動力伺服刀塔 12T(JW-21 STM)
- 接料器及成品送料器
- 送料機介面
- 工作燈
- 工作箱
- 操作手冊
- 電器手冊
- 第二主軸筒夾或6"三爪夾頭(JW-21 STM)
- 主軸煞車系統
- 刀套 8,10,12,16,20各2個
- 機械墊片 4個
- 計數完成自動斷電
- CS軸(JW-21 STM or JW-21 M)
選擇配件
- 可程式油壓尾座(JW-21)
- 動力徑向刀座 ER25 for JW-21M
- 動力軸向刀座 ER25 for JW-21M
- 铣刀中心出油功能馬達及過濾單元
- 履帶式排屑機附鐵削車
- 變壓器
- CE認證
- 送料機
- 穩壓器
- 油霧回收機
- Y軸 ±50
